A neodímium mágnesek fizikai tulajdonságai

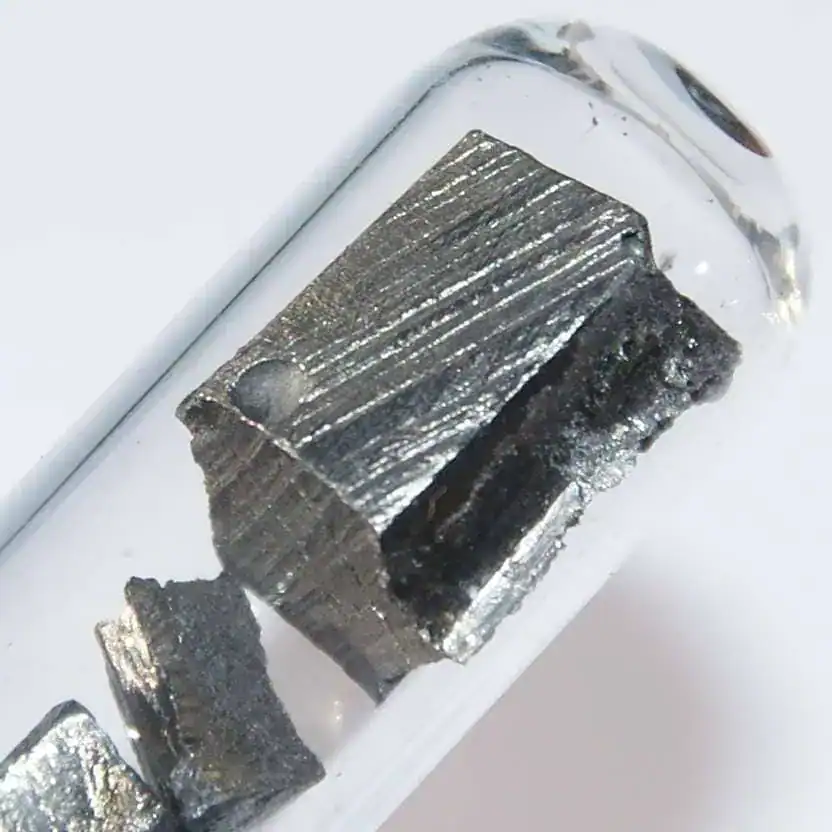

A neodímium mágnesek neodímium, vas és bór ötvözetéből (Nd₂Fe₁₄B) készülnek. Ezt az anyagot nagyon magas remanencia és maximális energiaszorzat jellemzi, így a neodímium a világ legerősebb mágnestípusa. Emellett nagyon ellenállóak a külső mágneses mezők által történő demagnetizálással szemben.

A neodímium mágnesek gyenge pontja az alacsony hőellenállás és a törékenység. Az Nd₂Fe₁₄B anyag kémiailag is reagál a levegőben lévő oxigénnel, ezért minden mágnest védőréteggel – kémiailag stabilabb anyaggal – kell bevonni. Ez általában nikkel, cink, epoxigyanta, műanyag vagy gumi.

Ebben a cikkben áttekintést talál a neodímium mágnesek legfontosabb fizikai tulajdonságairól.

Hőellenállás

A neodímium mágnes anyaga az N##LL rövidítéssel írható fel, ahol:

N a neodímium mágnest jelenti
## egy kétjegyű szám 28-tól 55-ig. Ez a maximális energiaszorzatot jelenti MGOe egységekben. Minél magasabb a szám, annál erősebb a mágnes.
LL egy betűpár, ami a mágnes hőellenállását jelöli.

Ha a neodímium mágnes a maximális üzemi hőmérséklet fölé melegszik, akkor a mágnes tartósan veszíteni kezd az erejéből. Minél jobban felmelegszik, annál nagyobb százalékban veszít a húzóerőből. A Curie-hőmérséklet az a hőmérséklet, amelynél a mágnes minden húzóerejét tartósan elveszíti.

Mind a maximális üzemi hőmérséklet, mind a Curie-hőmérséklet leolvasható az LL-kódról:

LL kód	Maximális üzemi hőmérséklet	Curie-hőmérséklet
Kód nélkül	80 °C 65 °C (N52 és N55 mágnesek)	310 °C
M	100 °C	320 °C
H	120 °C	320–350 °C
SH	150 °C	340–360 °C
UH	180 °C	350–380 °C
EH	200 °C	350–380 °C
AH	240 °C	350–380 °C

A táblázatban szereplő adatok csak durva becslések. A hőellenállás a mágnes alakjától és környezetétől is függ. Több információ a magas és alacsony hőmérsékletek és mágnesek cikkben olvasható.

Mágneses tulajdonságok

Az alábbi táblázat a leggyakrabban használt anyagok tulajdonságait mutatja:

Az alábbi táblázat a kiválasztott anyag mágneses tulajdonságait mutatja. A kívánt anyagot a mágnesosztály és az utótag kombinációjával választhatja ki.

Mágnesosztály Utótag

Anyag	N30
Remanencia (B_r)
Normális (H_cb)
Intrinzik (H_ci)
Maximális energiaszorzat (BH)_max

Anyag	Remanencia (B_r)		Koercitív erő (H_c)				Maximális energiaszorzat (BH)_max
	Remanencia (B_r)		Normális (H_cb)		Intrinzik (H_ci)		Maximális energiaszorzat (BH)_max
	mT	kGs	kA/m	kOe	kA/m	kOe	kJ/m³	MGOe
Kód nélkül
N30	1080–1130	10,8–11,3	≥796	≥10	≥955	≥12	233–247	28–31
N33	1130–1170	11,3–11,7	≥836	≥10,5	≥955	≥12	247–271	31–34
N35	1170–1220	11,7–12,2	≥868	≥10,9	≥955	≥12	263–287	33–36
N38	1220–1250	12,2–12,5	≥899	≥11,3	≥955	≥12	287–310	36–39
N40	1250–1280	12,5–12,8	≥907	≥11,4	≥955	≥12	302–326	38–41
N42	1280–1320	12,8–13,2	≥915	≥11,5	≥955	≥12	318–342	40–43
N45	1320–1380	13,2–13,8	≥923	≥11,6	≥955	≥12	342–366	43–46
N48	1380–1420	13,8–14,2	≥836	≥10,5	≥955	≥12	366–390	46–49
N50	1400–1450	14,0–14,5	≥796	≥10,0	≥876	≥11	382–406	48–51
N52	1430–1480	14,3–14,8	≥796	≥10,0	≥876	≥11	398–422	50–53
N55	1450–1510	14,5–15,1	≥796	≥10,0	≥876	≥11	406–438	52–55
M
N30M	1080–1130	10,8–11,3	≥796	≥10	≥1114	≥14	223–247	28–31
N33M	1130–1170	11,3–11,7	≥836	≥10,5	≥1114	≥14	247–263	31–33
N35M	1170–1220	11,7–12,2	≥868	≥10,9	≥1114	≥14	263–287	33–36
N38M	1220–1250	12,2–12,5	≥899	≥11,3	≥1114	≥14	287–310	36–39
N40M	1250–1280	12,5–12,8	≥923	≥11,6	≥1114	≥14	302–326	38–41
N42M	1280–1320	12,8–13,2	≥955	≥12,0	≥1114	≥14	318–342	40–43
N45M	1320–1380	13,2–13,8	≥955	≥12,5	≥1114	≥14	342–366	43–46
N48M	1360–1430	13,6–14,3	≥1027	≥12,9	≥1114	≥14	366–390	46–49
N50M	1400–1450	14,0–14,5	≥1033	≥13,0	≥1114	≥14	382–406	48–51
H
N30H	1080–1130	10,8–11,3	≥796	≥10,0	≥1353	≥17	223–247	28–31
N33H	1130–1170	11,3–11,7	≥836	≥10,5	≥1353	≥17	247–271	31–34
N35H	1170–1220	11,7–12,2	≥868	≥10,9	≥1353	≥17	263–287	33–36
N38H	1220–1250	12,2–12,5	≥899	≥11,3	≥1353	≥17	287–310	36–39
N40H	1250–1280	12,5–12,8	≥923	≥11,6	≥1353	≥17	302–326	38–41
N42H	1280–1320	12,8–13,2	≥955	≥12,0	≥1353	≥17	318–342	40–43
N45H	1320–1360	13,2–13,6	≥963	≥12,1	≥1353	≥17	342–366	43–46
N48H	1370–1430	13,7–14,3	≥995	≥12,5	≥1353	≥17	366–390	46–49
SH
N30SH	1080–1130	10,8–11,3	≥804	≥10,1	≥1592	≥20	223–247	28–31
N33SH	1130–1170	11,3–11,7	≥844	≥10,6	≥1592	≥20	247–271	31–34
N35SH	1170–1220	11,7–12,2	≥876	≥11,0	≥1592	≥20	263–287	33–36
N38SH	1220–1250	12,2–12,5	≥907	≥11,4	≥1592	≥20	287–310	36–39
N40SH	1250–1280	12,5–12,8	≥939	≥11,8	≥1592	≥20	302–326	38–41
N42SH	1280–1320	12,8–13,2	≥987	≥12,4	≥1592	≥20	318–342	40–43
N45SH	1320–1380	13,2–13,8	≥1003	≥12,6	≥1592	≥20	342–366	43–46
UH
N28UH	1020–1080	10,2–10,8	≥764	≥9,6	≥1990	≥25	207–231	26–29
N30UH	1080–1130	10,8–11,3	≥812	≥10,2	≥1990	≥25	223–247	28–31
N33UH	1130–1170	11,3–11,7	≥852	≥10,7	≥1990	≥25	247–271	31–34
N35UH	1180–1220	11,8–12,2	≥860	≥10,8	≥1990	≥25	263–287	33–36
N38UH	1220–1250	12,2–12,5	≥876	≥11,0	≥1990	≥25	287–310	36–39
N40UH	1250–1280	12,5–12,8	≥899	≥11,3	≥1990	≥25	302–326	38–41
EH
N28EH	1040–1090	10,4–10,9	≥780	≥9,8	≥2388	≥30	207–231	26–29
N30EH	1080–1130	10,8–11,3	≥812	≥10,3	≥2388	≥30	223–247	28–31
N33EH	1130–1170	11,3–11,7	≥836	≥10,5	≥2388	≥30	247–271	31–34
N35EH	1170–1220	11,7–12,2	≥876	≥11,0	≥2388	≥30	263–287	33–36
N38EH	1220–1250	12,2–12,5	≥899	≥11,3	≥2388	≥30	287–310	36–39
AH
N28AH	1040–1090	10,4–10,9	≥787	≥9,9	≥2624	≥33	207–231	26–29
N30AH	1080–1130	10,8–11,3	≥819	≥10,3	≥2624	≥33	223–247	28–31
N33AH	1130–1170	11,3–11,7	≥843	≥10,6	≥2624	≥33	247–271	31–34

A táblázatban kilogauss (kGs), kilooersted (kOe), megagauss-oersted (MGOe), tesla (T), kiloamper per méter (kA/m) vagy kilojoule per köbméter (kJ/m³) mértékegységek vannak használva – aszerint, hogy melyiket szeretné használni. Ezek között az egységek között a következő összefüggések érvényesek:

1 T = 10 kGs
1 kA/m = 0,01257 kOe
1 MGOe = 7,958 kJ/m³

Mechanikai és egyéb tulajdonságok

Tulajdonság	Mértékegység
Sűrűség	7.4-7.5 g/cm³
Fajlagos hőkapacitás	350-500 J/(kg.°C)
Hőtágulás együtthatója a mágnesezettség irányában	5.2 x 10^-6 /°C
Hőtágulás együtthatója a mágnesezettség irányára merőlegesen	-0.8 x 10^-6 /°C
Nyomószilárdság	950 MPa
Szakítószilárdság	80 MPa
Vickers-keménység	560-600
Young-modulus	160 GPa
